Schwenkrahmen

Schwenkrahmen f. Montage in 800mm breiten Schränken.

Schwenkrahmenhöhe wählen

Produktbeschreibung

Kein Titel

Für Montage von 19"-Geräten in 800 mm breiten SZBSchränken.

Rahmen-Position: mittel.
Maximale Tiefe der in Rahmen montierten Geräte:
350 mm.

Standard-Konstruktion der SZB-Schränke ermöglicht
Anwendung von Schwenkrahmen für volle Nutzhöhe des
Schrankes (siehe Tabelle unten).
Wenn schmalere Schwenkrahmen benutzt werden, ist es
nötig, spezielle Streben zu verwenden - der Schrank muß
in Sonderausführung bestellt werden (siehe Foto).

Material:
Stahlblech, pulverbeschichtet in RAL 7035.

Lieferumfang:
Schwenkrahmen mit Befestigungszubehör.

Bitte draufklicken um das Bild zu vergrößern.

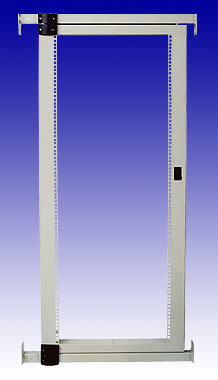

Schwenkrahmen

Schwenkrahmen 10 HE, in oberen Schrankteil montiert - Sonderausführung

Schwenkrahmen- Höhe [1 HE = 44,45 mm]	Für SZBSchrank- Höhe [1 HE = 44,45 mm]	Katalognummer
6 HE	Sonderausführung	SZB-23-00-00/1
8 HE	Sonderausführung	SZB-23-00-00/2
10 HE	15 HE	SZB-23-00-00/3
12 HE	15 HE, 18 HE	SZB-23-00-00/4
14 HE	18 HE	SZB-23-00-00/5
16 HE	21 HE	SZB-23-00-00/6
18 HE	21 HE, 24 HE	SZB-23-00-00/7
20 HE	24 HE	SZB-23-00-00/8
22 HE	27 HE	SZB-23-00-00/9
24 HE	27 HE, 30 HE	SZB-23-00-00/10
26 HE	30 HE	SZB-23-00-00/11
28 HE	33 HE	SZB-23-00-00/12
30 HE	33 HE, 36 HE	SZB-23-00-00/13
32 HE	36 HE	SZB-23-00-00/14
34 HE	39 HE	SZB-23-00-00/15
36 HE	39 HE, 42 HE	SZB-23-00-00/16
38 HE	42 HE	SZB-23-00-00/17
40 HE	45 HE	SZB-23-00-00/18

Verpackung: 1 St.
